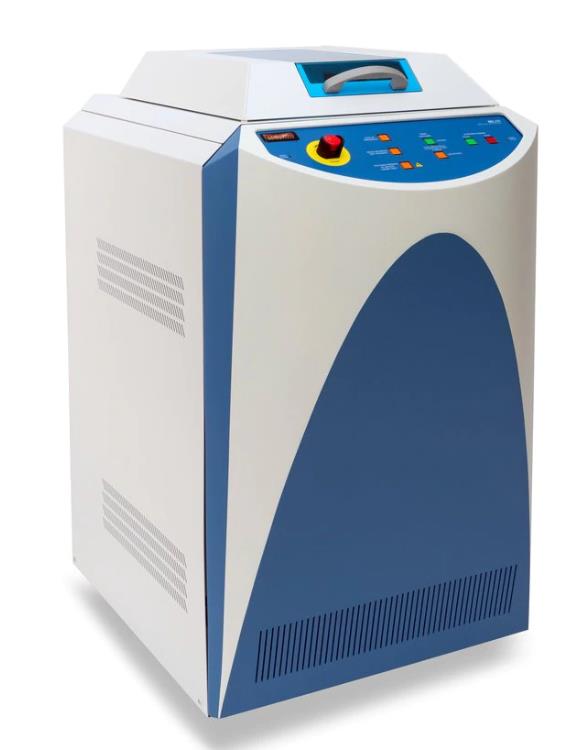

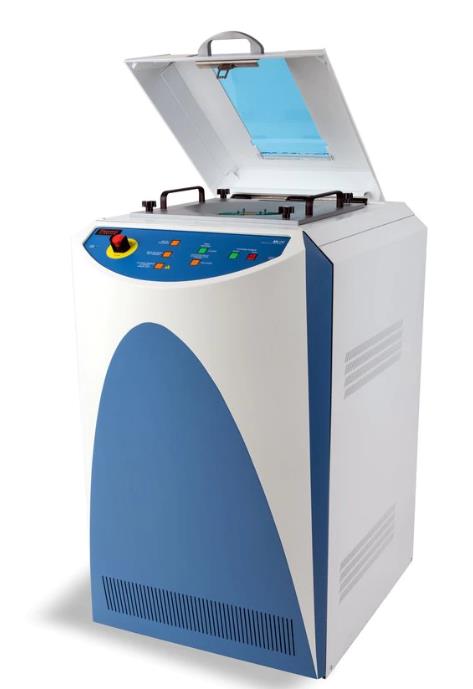

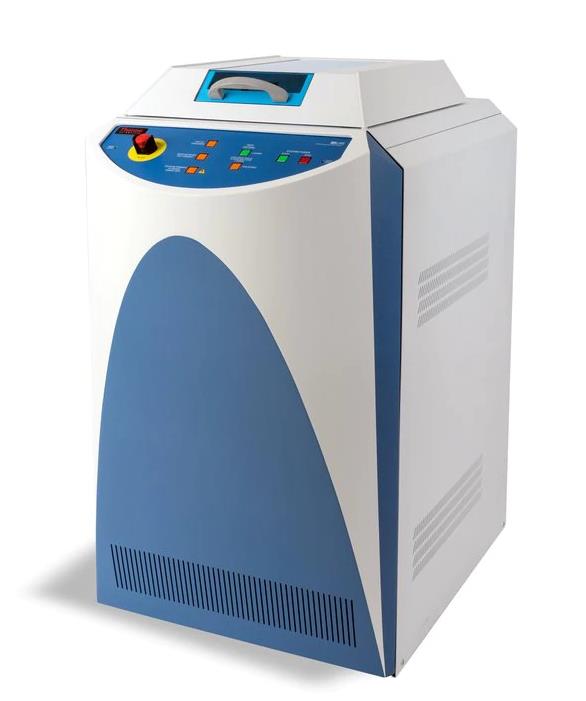

MK.2-SE 靜電和閂鎖測試系統可提供、可重復的數據，以幫助您確定、實現和保持測試目標。只需極少的培訓，即可輕松操作系統。系統提供以下功能以確保您的電子組件符合更高標準：


基于繼電器的操作：
支持比自動化測試儀快 5 到 10 倍的測試速度。

事件觸發器輸出：
使用定制的范圍觸發器功能對設置分析進行管理。

人體模型 (HBM)：
按照 ESDA/JEDEC JS-001-2012、MIL-STD 883E 和 AEC Q100-002 規定的 30V 到 8kV 測試標準。可在一套集成系統中進行符合多項行業標準的測試；無需更換或安排多個脈沖源。

機器模型 (MM)：
按照 ESDA STM5.2、JEDEC EIA/JESD22-A115 和 AEC Q100-003 規定的 30V 至 2 kV 測試標準。 集成式脈沖源可快速同時執行多點測試。

閂鎖測試：
按照 JEDEC EIA/JESD 78 和 AEC Q100-004 標準。 包括每個測試管腳的預處理、狀態回讀和全面控制。 閂鎖測試中使用的管腳驅動器： 標準測試儀平臺及參數測量結果的矢量輸入/導出功能。

每個管腳 64k 矢量回讀：
每個矩陣管腳皆具備完全實時帶寬

高達 10MHz 的可編程矢量率：
快速、地將被測器件設置為所需狀態，以從內部時鐘開始測試。

最多六個獨立的 V/I 配件（1 個激發配件和 5 個偏壓配件）：
DUT 板上的 DUT 電源、曲線追蹤以及帶有 4 線傳感器的閂鎖測試激發源可實現高度。系統設計還具有高電流通過 V/I 結構的功能。

多個自測診斷程序：
確保系統在包括測試用插座在內的整個繼電器矩陣中的完整性。

測試報告：預應力、故障前 (ESD)：
數據可導出用于統計評估及演示，也可用于故障后數據、完整曲線追蹤及特定數據點的測量。

不同的管腳參數：
方便用戶分別定義每個管腳的 V/I 水平、合規范圍和曲線追蹤參數。

其他特點：

• 使用 Scimitar? 軟件平臺進行直觀的設置和操作。

• 預處理選項允許進行 DUT 矢量化，用合成的測試和矢量形態實現出色的控制。

• 全面的工程矢量糾錯為復雜的矢量化設置提供應用靈活性 。

• 通過使用 Scimitar 的“插件”功能，控制示波器或電源等外部設備。

• Thermo Scientific? EvaluWave 波形分析軟件包還可用于驗證波形性能或之前捕獲的分析波形。

• 靈活的模塊化設計適合在企業或行業標準變更時進行現場升級。
