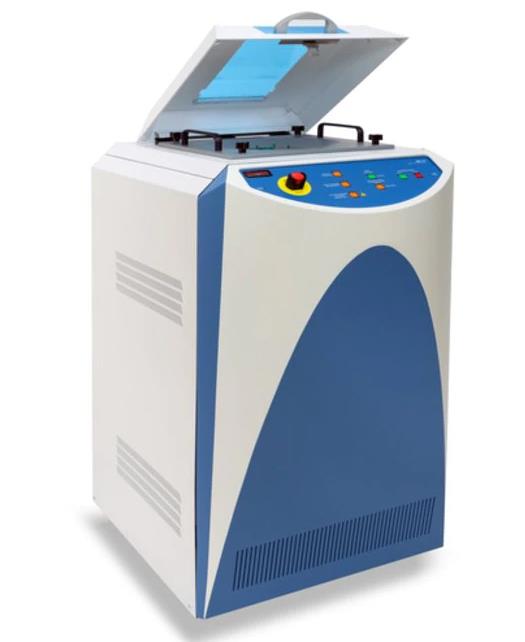

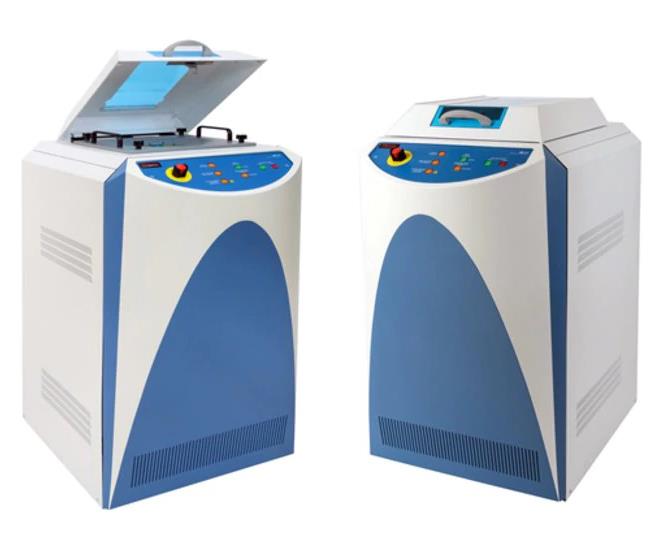

作為一種高效且經濟實惠的整套系統，MK.1 低管腳數靜電放電和閂鎖測試系統可直接替代 KeyTek ZapMaster 系統。MK.1 系統可執行符合業內針對滯后脈沖相關要求的 ESD 測試。本系統還提供高阻抗管腳測試功能，通過在加壓過程中采用 10K 分流器，可消除 ESD 放電之前產生的任何預放電電壓斜升現象。

測試器件的管腳數高達 256：
可提供配置有 64、128、192 或 256 個管腳的系統；可現場升級。其他功能，更快速的通量，多點測試。

基于繼電器的操作：
支持比自動化測試儀快 5 到 10 倍的測試速度

用于改進閂鎖功能的電源定序：
更多的應用靈活性可滿足針對集成式系統級芯片設計的更為復雜測試的需求

事件觸發器輸出：
使用定制的范圍觸發器功能對設置分析進行管理。使外部設備位于測試序列的可選位置內的信號。

人體模型 (HBM)：
按照 ESDA/JEDEC JS-001-2012、MIL-STD 883E 和 AEC Q100-002 規定的 30V 到 8kV 測試標準。
可在一套集成系統中進行符合多項行業標準的測試，無需更換或安排多個脈沖源。

機器模型 (MM)：
按照 ESDA STM5.2、JEDEC EIA/JESD22-A115 和 AEC Q100-003 規定的 30V 到 1kV 測試標準。
靜態閂鎖測試采用的集成式脈沖源可快速執行多點測試。

靜態閂鎖測試：
按照 JEDEC EIA/JESD 78 和 AEC Q100-004 測試標準?？蛇x的靜態閂鎖測試允許使用嵌入的偏壓配件進行 DUT 管腳控制。

多達 4 個獨立的 V/I 配件：
DUT 電源、曲線追蹤以及帶有 4 線矩陣傳感器的閂鎖測試激發源可實現高度。系統設計還具有高電流通過 V/I 結構的功能。

多個自測診斷程序：
確保系統在包括測試用插座在內的整個繼電器矩陣中的完整性。

測試報告：
預應力、故障前 (ESD) 和故障后數據以及完整曲線追蹤和特定數據點的測量。數據可導出用于統計評估和演示。

不同的管腳參數：
方便用戶分別定義每個管腳的 V/I 水平、合規范圍和曲線追蹤參數。

其他特點：

• 按照最新的 JEDEC EIA/JESD 78 測試方法提供可選的閂鎖測試

• 使用繼電器矩陣提供高可重復性及可重現性測試數據

• 允許從舊款 Thermo Scientific ESD 測試儀平臺導出現有的測試計劃和器件文件

• 允許直接使用現有的 ZapMaster 測試固定裝置，并提供簡單的固定裝置轉換導入功能

• 提供與 ZapMaster 測試系統類似的故障分析工具—可選的曲線比較/相對電流泄漏測量
