4英寸手動探針臺MPS100S

MPS100S探針臺設計具有可升級和擴展性，例如可升級阻抗測量（配合阻抗分析儀E5061B），電容測試可達fF級別,保護用戶的一次性投資

技術指標:
可測試Wafer尺寸：2英寸~4英寸
Chuck XY向行程：100mm*100mm
Chuck移動分辨率：旋鈕調節
Chuck旋轉范圍： ±5°微調，360°粗調
臺面接觸分離: 1mm
Chuck漏電:<100fA
上下片方式：手動旋鈕式
視頻顯示系統：雙目體式顯微鏡標配(45X)LED環形燈, 選配CCD工業相機，實時芯片圖像
顯微鏡機構調節:XY向±25mm，Z向±35mm
遮光屏蔽罩：選配
探針：直流鎢針、射頻微波探針
探針座：精密千分尺結構，X,Y,Z三向可調節，磁力座

立即咨詢

訂購熱線：18502873311

產品詳情

應用方向：高校微電子教學及科研、實驗室芯片失效分析、材料器件測試

測試器件類型：光電芯片、GaN芯片、RF芯片、有機器件、OLED等

測試參數：IV,CV,阻抗參數

配合儀器：B1500A半導體器件分析儀,B2900A 源測量單元,E4980A LCR表,E5071C阻抗分析

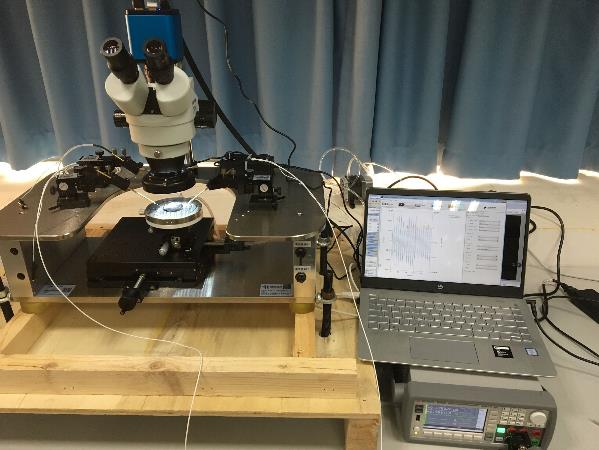

MPS100S是精密4英寸探針臺解決方案，適合需要在短的時間內對半導體元器件、材料、薄膜器件、晶圓片進行IV測試的用戶使用。結合半導體器件分析儀及源表可作為實驗室的器件分析測試平臺。
MPS100S探針臺為保護樣片測量周期內高質量的接觸，非常穩定的系統平臺設計，完美的振動隔離方案，讓用戶取得想要的測量精度。工業標準探針座帶磁性吸附底座和無反向間隙X-Y-Z移動，分辨率<2μm，接觸分離驅動達到1μm重復性。高質量的三同軸信號線纜保證測試特性電流達到fA級別。
低噪聲的載片臺可提供加熱選件，讓器件測試更加容易載片臺采用快速推拉式設計?？蓡问终{(diào)節操作, 高度平整的表面及可移動性，讓初學者和用戶容易操作上手。
