室溫自動探針臺
室溫環境下的自動探針臺,多用于晶圓的自動測量。提供4寸至8寸的不同規格,4到8個...
咨詢熱線
18502873311AP200 用于4~8英寸半導體、集成電路、分立器件晶圓的全自動探針測試。配備有高精度高剛性工作臺,高精度CCD視覺定位系統,自動化程度高。通過探針扎在芯粒的PAD上,加入輸入信號,接受輸出信號,通過配置的測試儀表,進行電參數測試,由測試機最終判斷芯粒的好壞,實時顯示在主界面wafer MAP中。設備高精度、高剛性的工作臺保證扎針精度。靈活移動的顯微鏡觀察系統,可實時觀察探針測試情況。
探針臺支持4至8英寸晶圓及碎片測試,支持自動圖像對準及定位,支持自動噴墨打點,支持軟件定制輸出數據格式。系統采用ATE2000模塊化自動測試軟件,邏輯清晰的引導人機界面,支持用戶權限管理,自定義測試配置文件,支持并行測試和條件測試,支持導出CSV,EXCEL數據報表
系統具有測試精度高、長期可靠性好、自動化程度高、系統維護簡單等特點,非常適合晶圓生產線自動化篩選測試。
應用
?功率器件:適用于Si、SiC、GaN晶圓測試
功能
?Wafer Map圖描述:通過頂部扎針PAD對針或者底部針卡對準相機,采用圖像算法實時掃描WaferMap圖,并自動對Die進行對準識別扎針 ?Chuck控制:AutoMap軟件和經典鍵盤多向操控Chuck移動 ?Wafer圖形模式:圓形、陣列、環形、探邊、自定義圖形模式 ?打點方式: 自動噴墨、離線打點 ?Die坐標查詢:實時顯示更新Die相對坐標 ?測試接口: TTL電平、RS232、GPIB等多種接口 ?數據報告: csv、html、excel、db等 ?自動化測試軟件:ATE2000測試軟件,支持IV曲線追蹤儀、源表、電容表、網絡分析儀、示波器等

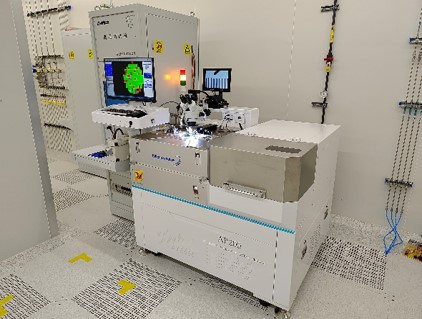

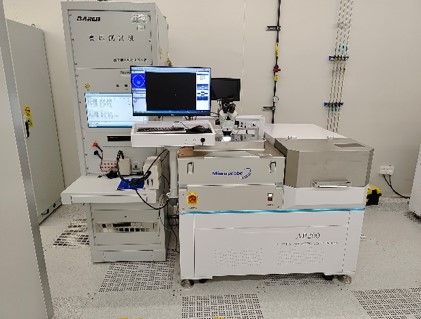

晶圓廠裝機實例圖:
高功率晶圓測試:IGBT晶圓、功率MOSFET、SiC二極管
配置
項目 | 性能指標 | |
可測試參數 | 電壓、電流、CP參數、WAT參數測試 | |
可測試Wafer尺寸及厚度 | 6″ 8″晶圓;厚度≥100 μm | |
測試電氣性能 | 耐高壓 3000V;脈沖電流 200A | |
承片臺 X/Y向 | 行程X-Y | 200mm*400mm |
更大速度 | 200mm/s | |
分辨率 | 1μm | |
定位精度 | ≤ ±2μm | |
動力驅動 | 大理石基座、伺服電機/雙閉環、光柵尺閉環 | |
承片臺 Z向 | 行程 | 20mm |
分辨率 | 1μm | |
定位精度 | ≤ ±2μm | |
動力系統 | 步進電機 | |
負載 | 20KG | |
承片臺θ向 | 微調范圍 | ±10° |
分辨率 | ±0.5μm 0.0000425° | |
動力系統 | 伺服電機/閉環 | |
自動磨針 | 定期自動磨針、清針 | |
Chuck盤 | 材質 | 鋁鍍金 |
平面度 | ≤±5μm | |
結構 | 平面微孔,真空環槽(可定制) | |
晶圓傳輸系統 | 傳輸方式 | 雙機械臂,伯努利機械手,自動上料、下料 |
Wafer抓取方式 | 背面真空吸附 | |
預對準 | 對準精度:X,Y ±300μm or± 1° | |
上料 | Noch:0°、90°、180°、270°可設置 | |
晶圓料盒 | 單 Cassette晶圓盒,25片,托盤兼容 8/12寸料盒 | |
Cassette自動開蓋 | ||
視覺對準系統 | 對準系統 | 雙對準系統,全自動對針、Pad對位 自動掃平、對準參考點、自動首點定位 |
PAD對準相機 | B/W 1280*1024 像素 | |
底部對針相機 | B/W 1280*1024 像素 | |
光源 | 程控 LED 環光照明+同軸光照明 | |
探針及探針座 | 分立探針方案 | 選配:最多可布置6個精密三維座、分立探針鎢針 |
探針卡方案 | 選配:探針卡適配器(114*119)、定制針卡 | |
控制系統 | 工業控制計算機 | DFI-610L(I5處理器、8GRAM、1THD)Windows7系統 |
操作/顯示單元 | 鍵盤、鼠標、21.5″TFT-LCD monitor | |
控制軟件 | Automatic probe test system v2.0 | |
電氣系統 | 驅動系統電源獨立開關、指示、EMO斷電 | |
其他 | 打點 | 噴墨打點;進口墨盒、墨點尺寸:Φ0.5mm |
通信接口 | GPIB(標配);TTL、RS232、TCP/IP(選配) | |
防護罩 | 可定制遮光、高壓防護(選配) | |
高壓防打火 | 自動噴氟油裝置/氟油鼓泡(選配) | |
設備參數 | 外形尺寸 | 1400mm×1300mm×1600mm |
重量 | 約1700KG | |
顏色 | 白色 | |
使用環境 | 工作環境 | 溫度:15oC-30oC/;濕度:<60% |
電源 | AC 220V±22V/50Hz±1Hz/不大于1.5kW | |
保護氣源 | 氮氣接口?6接口(選配) | |
真空 | 15L/Min;>-65KPa;?6接口;場務或WAFER固定無油真空泵(自配) |
1.軟件界面
2.軟件功能
項目 | 描述 |
自動對針 | 智能全自動對針算法,注冊針卡、注冊 Pad |
ID 錄入 | 自動讀取 WaferID,OCR識別 |
權限管理 | 操作員/工程師/管理員/開發人員、口令登錄 |
BinMap | 實時顯示、支持32種分Bin顯示,BinMap導入、導出 |
控制Map | 加載、導入、導出、編輯、自動生成 |
測試方式 | 圓形測試/MAP/重測/跳測/壞點復測; |
對針功能 | 注冊探針/針卡、注冊PAD、示教對針 |
打點 | 測試后打點、離線打點功能 |
機器視覺 | 自動模板匹配、晶圓掃平、識別對準、探邊、自動搜索首點 |
設置項 | 測試工藝文件新建、加載、導出 |
設備位置坐標修改、設備運行參數修改校準 | |
運行統計 | |
通信 | 測試軟件通信指令集 |
接口:GPIB/RS232/TTL,可與國內各型測試機連接(可定制開發) | |
信息顯示 | 晶圓信息、設備狀態、統計數據、日志信息 |
